一、主要技术参数

本装置是根据用户的要求设计制造的整套纺丝实验线，适用于干喷湿纺及湿法纺丝，其基本工艺路线：

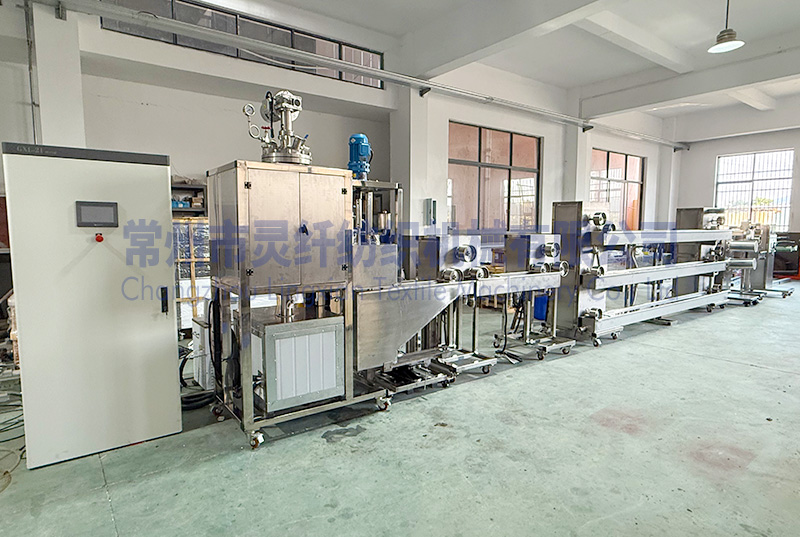

溶解釜——抽真空脱水系统——流变挤压螺杆——烛型过滤器——计量泵——喷丝板——侧吹风——深槽凝固浴——三辊组（一）——浅槽凝固浴——三辊组（二）——三层水洗——双热辊干燥——上油装置——收卷机。

二、设备配置

序号	名称	技术参数	数量	备注

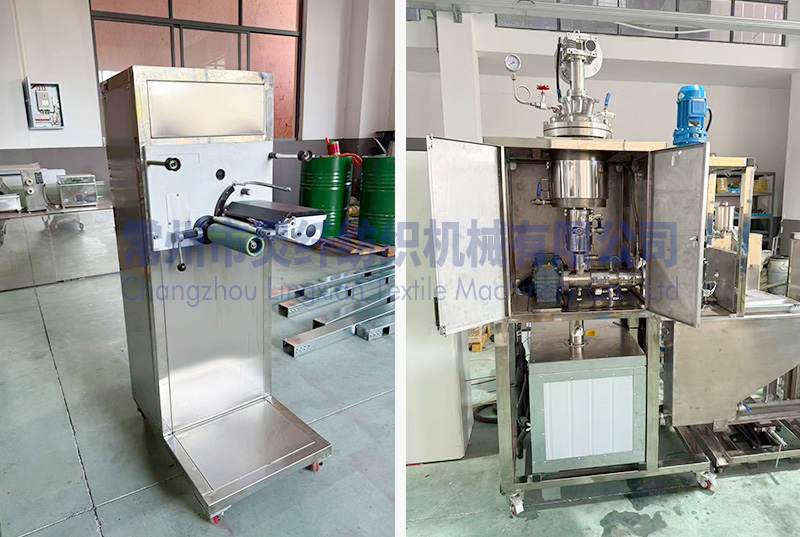

1	溶解釜	有效容积：5升      带加液斗，带搅拌两个：螺旋型、锚式搅拌      搅拌电机规格：电机减速机      搅拌转速:20-100rev/min，转速可调      带真空抽吸口： 公称直径DN10      带玻璃窥视口： 公称直径DN25      罐体材料：316L不锈钢      加热方式：夹层导热油，加热棒或圈加热      使用温度：室温~300℃      外层用岩棉保温      测温元件PT100      罐体带真空压力表、可视窗、氮气口、真空口	1台	容积为最大加料量      在显示窗口显示即时电流值。
2	真空脱水系统	含冷凝器+收集罐      不锈钢机架，整机带移动脚轮      含真空泵，藤原，型号：二级1550D      流量：158L/min，真空度：-0.098Mpa	1套
3	流变螺杆	直径：Ф20mm      夹层内为导热油，外面用不锈钢云母片加热      长径比：1:20      底部增加排料口	1套
4	烛形过滤器	过滤面积：0.03m²      夹层内为导热油，外面用不锈钢云母片加热	1只	配1个备用滤芯
5	计量泵	规格：1×0.3cc/rev，      夹层内为导热油，外包加热圈加热      计1个温度控制点	1只
6	计量泵传动	摆线针轮减速机传动	1台
7	干法喷纺模头	材质：不锈钢      带计量泵座      夹层内为导热油，外面用不锈钢云母片加热      带温度检测和显示，温度控制范围为：50-120℃	1套
8	干喷组件	下装式，接触原料材质：316L      规格：Ф85mm      含分配板	2套
9	喷丝板	规格：Ф85mm，材料：316L      孔数：待定，孔径：待定，长径比：1:3	2块
10	湿法鹅颈管	材质：不锈钢316L	1根
11	湿喷组件	材质：不锈钢316L      规格：PN20，含分配板、螺纹连接	2套
12	喷丝帽	材质：钽材      规格：PN20，孔数待定，孔径待定	2只
13	侧吹风	阻尼式，风口尺寸：3mm*幅宽100mm      材质：不锈钢，含轴流风机，含盘管热交换器，含进风口过滤器      吹风温度可控，范围：5-10℃。风速>15m/s	1套
14	低温恒温浴槽	型号：DC0515      温度范围：-5℃~100℃      槽内尺寸：235*160*220mm      容积：8L，泵流量：10L/min	1套

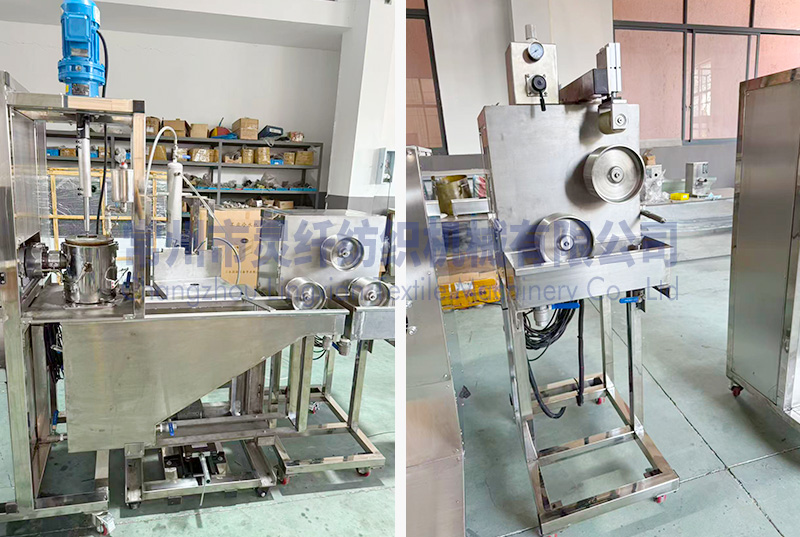

15	深槽凝固浴	材料：不锈钢316L      尺寸：长1200×宽160×高600mm      含1点温度显示，含升降装置	1套
16	三辊组（一）	辊体尺寸：Ø160×80mm      材质：不锈钢316L      线速度范围：0~75m/min，伺服调速      动力形式：RV涡轮蜗杆减速+伺服电机+同步带；      均为主动转动辊，其中一辊必须有一部分能够浸没在凝固浴中或者水洗浴中	1台
17	浅槽凝固浴	材料：不锈钢316L      尺寸：长1200×宽160×高160mm      含1点温度显示      含补液口、溢流口、排空口	1台
18	三辊组（二）	辊体尺寸：Ø160×80mm      材质：不锈钢316L      线速度范围：0~75m/min，伺服调速      动力形式：RV涡轮蜗杆减速+伺服电机+同步带；均为主动转动辊，其中一辊必须有一部分能够浸没在凝固浴中或者水洗浴中	1台

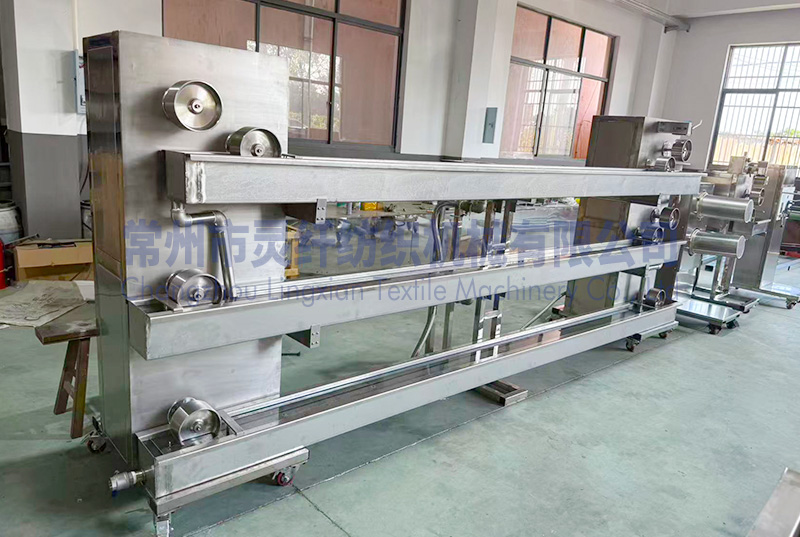

19	三层水洗	结构：逆流式三层水洗      水洗槽材料：316L      水洗槽尺寸：长4000×宽200×高160mm      水洗槽数量：3件      导丝盘材料：316L镀硬铬表面抛光      导丝盘尺寸：￠160×100mm      两套传动箱，传动形式：链轮      动力形式：RV涡轮蜗杆减速+伺服电机+同步带；      线速度范围：0～75m/min      出丝辊含皮压辊一套	1台
20	热水箱	规格：500L，功率：24KW，材质：不锈钢304      含热水泵	1套
21	双热辊干燥	辊体材料：碳钢抛光镀硬铬      辊体尺寸：Ф190×360mm      温度范围：室温～180℃      独立电机减速机传动,一辊为直辊，一辊为斜辊。      斜辊角度可调。      动力形式：行星减速机+伺服电机      线速度范围：0～75m/min	1台
22	上油	导丝辊尺寸：Ø160×80(mm)，两辊式      导丝辊材质：不锈钢316L      链轮传动，线速度0~75m/min      动力形式：RV涡轮蜗杆减速+伺服电机+同步带      油槽材质：316L      油槽尺寸：450*160*120mm(含补液口、排空口、溢流口)、含气动橡皮压辊扎油	1台
23	卷绕头	形式：恒线速度控制      锭数：1锭      筒管尺寸：Ø56×Ø63×230(mm)      电机功率：约0.25 KW      卷绕速度：7.5～75m/min      不锈钢机架，含可移动脚轮	1台
24	电控系统	整机由PLC+触摸屏通讯控制。	1套
